Як підключити інвертор в авто: вибір потужності та техніка безпеки

Автомобільний інвертор є незамінним пристроєм для перетворення постійної напруги бортової мережі 12 В на змінну напругу 220 В. Сучасні водії активно використовують такі перетворювачі для живлення ноутбуків, переносних холодильників, дронів та інших чутливих гаджетів під час тривалих поїздок. Правильний монтаж та підбір обладнання гарантують стабільну роботу підключених приладів без ризику пошкодити генератор чи акумулятор транспортного засобу. Неправильне ж підключення може призвести до короткого замикання, виходу з ладу запобіжників або навіть самозаймання проводки.

Критерії вибору потужності інвертора та розрахунок навантаження

Перед покупкою пристрою необхідно чітко визначити сумарну потужність усіх споживачів, які будуть підключатися одночасно. Потужність кожного приладу вказується на його корпусі або в технічному паспорті, проте слід враховувати пускові струми. Наприклад, компресорні пристрої, такі як автомобільні холодильники або невеликі насоси, в момент запуску споживають у 2–3 рази більше енергії, ніж під час номінальної роботи. Тому до отриманого показника сумарного навантаження завжди додають запас у 20–30 відсотків.

Важливим параметром є і форма вихідного сигналу, яка буває у вигляді чистої синусоїди або апроксимованої (модифікованої). Прилади з апроксимованою синусоїдою коштують дешевше, але підходять переважно для зарядних пристроїв, ламп та нагрівальних елементів. Чутлива електроніка, котли опалення чи медичне обладнання вимагають виключно чистої синусоїди для коректної роботи та уникнення перегріву двигунів. Ігнорування цієї вимоги швидко виведе дорогі гаджети з ладу через неякісні імпульси струму.

• Номінальна потужність — постійне навантаження, яке інвертор може витримувати тривалий час.
• Пікова потужність — максимальний показник, який прилад здатен видавати протягом кількох секунд при запуску обладнання.
• Коефіцієнт корисної дії (ККД) — показник втрат енергії під час перетворення, зазвичай становить 85–92%.
• Тип підключення — малопотужні моделі до 300 Вт приєднуються через гніздо прикурювача, а потужніші — напряму до акумулятора.

Слід пам’ятати про обмеження самої бортової мережі автомобіля при виборі потужного обладнання. Стандартна проводка гнізда прикурювача розрахована на максимальний струм до 10–15 ампер, що обмежує потужність інвертора на рівні 150–180 ватів. Спроба підключити через прикурювач потужніший перетворювач неминуче призведе до перегорання штатного запобіжника. Тому потужні пристрої потребують прямого монтажу під капот або до клем акумулятора в салоні.

Способи підключення до бортової мережі та монтаж

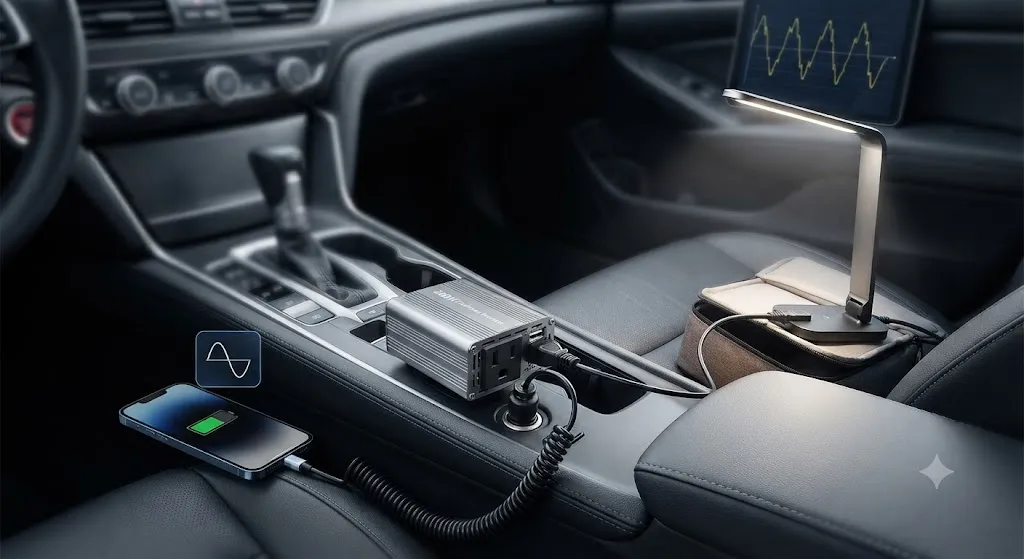

Процес підключення інвертора безпосередньо залежить від його потужності та технічних характеристик автомобіля. Малопотужні перетворювачі просто вставляються в роз’єм прикурювача, що робить їх монтаж максимально швидким і зручним для користувача. Проте для пристроїв потужністю понад 300–400 Вт такий метод категорично не підходить через ризик плавлення штатних дротів. У таких випадках використовують силові кабелі з міді відповідного перерізу, які комплектуються спеціальними клемами або «крокодилами».

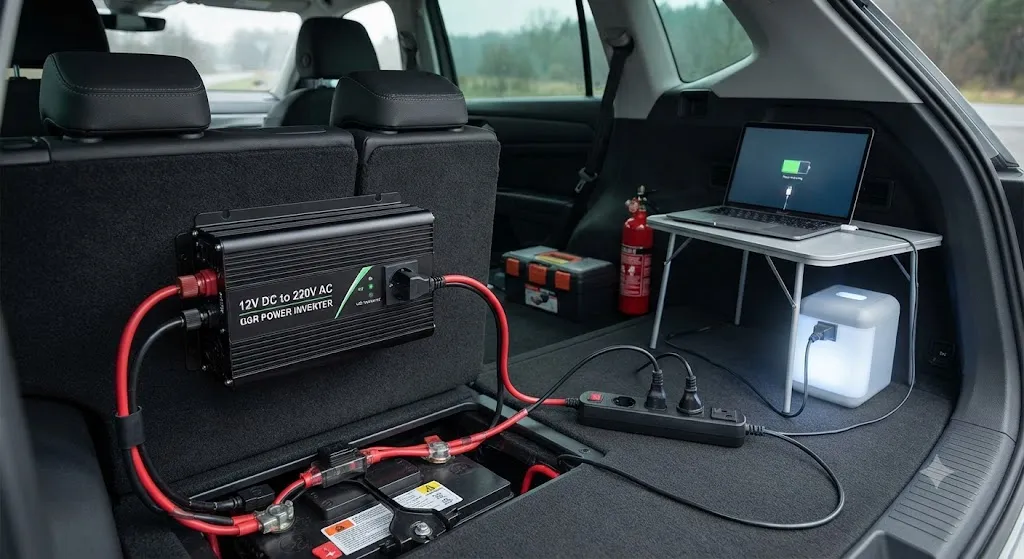

Під час прямого підключення до акумуляторної батареї обов’язково встановлюється запобіжник якомога ближче до позитивної клеми. Це захищає автомобільну проводку від короткого замикання у випадку пошкодження ізоляції силового кабелю. Довжина дротів від акумулятора до інвертора повинна бути мінімальною, щоб уникнути втрат напруги та падіння ККД системи. Корпус самого перетворювача також варто надійно зафіксувати в салоні, щоб уникнути його вібрації та падіння під час руху по нерівній дорозі.

Техніка безпеки та правила експлуатації

Дотримання правил техніки безпеки є головною умовою для запобігання пожежам та поломкам автомобільної електроніки. Забороняється накривати працюючий інвертор речами, оскільки це порушує природну вентиляцію та призводить до перегріву внутрішніх компонентів. Вбудовані кулери охолодження повинні мати вільний доступ повітря з усіх боків для ефективного відведення тепла. Також категорично заборонено використовувати перетворювач у приміщеннях з високою вологістю або під прямим впливом води.

Важливо завжди дотримуватися полярності при підключенні кабелів до клем акумулятора або роз’ємів. Переплутування плюса і мінуса зазвичай призводить до миттєвого виходу з ладу внутрішніх захисних плат або повного згоряння пристрою. Перед запуском двигуна автомобіля рекомендується вимикати інвертор від мережі, щоб уникнути стрибків напруги від генератора. Нижче наведено базові параметри відповідності потужності інвертора та перерізу силових кабелів для безпечного монтажу.

Дотримання цих технічних нормативів дозволяє уникнути критичного нагріву силових елементів під час пікових навантажень. Використання якісних матеріалів та надійних клемних з’єднань мінімізує перехідний опір у місцях контакту. Регулярна перевірка стану ізоляції кабелів допоможе вчасно виявити пошкодження та запобігти аварійним ситуаціям. Правильно змонтована система забезпечить тривалу та безпечну експлуатацію будь-яких побутових приладів у дорозі.

Вплив інвертора на акумулятор та роботу генератора

Використання інвертора на незаведеному двигуні автомобіля швидко розряджає штатну акумуляторну батарею. Наприклад, навантаження потужністю 300 Вт здатне розрядити стандартний акумулятор ємністю 60 А·год менш ніж за дві години. Після такого глибокого розряду запустити двигун звичайним способом стане неможливо, і знадобиться зовнішній зарядний пристрій. Тому під час тривалої роботи потужних споживачів двигун автомобіля повинен працювати на холостих або трохи підвищених обертах.

Штатний генератор транспортного засобу має обмежені можливості та не завжди розрахований на додаткове споживання великих обсягів енергії. Якщо сумарна потужність підключених приладів перевищує запас продуктивності генератора, акумулятор почне розряджатися навіть при заведеному двигуні. Особливо це стосується старих моделей автомобілів зі слабкими генераторами, які видають лише 50–70 ампер. Перед регулярним використанням потужних перетворювачів слід переконатися, що генератор здатний забезпечити необхідний баланс енергії без перевантаження випрямного моста.
